Catenificio Torinese s.n.c.

di Saccone Ugo & C.

Kettengleitleisten - Fuhrungsschienen

Materiali
nome codice colore durezza shore temp. max in aria per brevi periodi temp. max in aria in continuo temp. min. note
Polizene 1000 PE 1000 – PE UHMW verde 63   70° - 50° + naturale
Polizene 1000 PE 1000 – PE UHMW nero 63   70° - 50° + naturale + stesse caratteristiche del verde
Polizene 1000 PE 1000 – PE UHMW bianco 63   70° - 50° + naturale + stesse caratteristiche meccaniche del verde + adatto al contatto con alimenti (norme FDA)
NYLON 6       150° 115°
DELRIN       150° 120°   + miglior scorrimento rispetto al NYLON 6
Teflon DuPont PTFE   55 290° 260°
Polizene 1000 PE 1000 – PE UHMW nero     70° - 50° + antistatico
Polizene 1000 oil   Grigio / marrone
Polizene 500 PE 500 verde 62   70° - 50° + naturale
Polizene 500 PE 500 bianco 62   70° - 50° + naturale + adatto al contatto con alimenti (norme FDA)
Polizene 300 PE 300 nero 60   60° - 50° + naturale
Polizene 300 PE 300 verde 60   60° - 50° + naturale
Sustamid PA 6 bianco / nero     100° - 40°
Sustamid PA 6 G       100° - 40°
Sustarin C POM C bianco / nero     100° - 40° + resina acetalica
Lignostone             + composito di legno e resina pressati + da usare in ambienti ove vi è una elevata abrasione

● fornitura standard: barre da mt 2 / materiale POLIZENE 1000 verde / temperatura di utlizzo: -50° C + 70° C

● fornibili anche profili con altre misure a richiesta

● IMPORTANTE: per ogni ordinazione vi preghiamo di indicare esattamente il tipo di catena usato

PROFILO "T"

profilo "T" per catena semplice

numero CATOR misura catena tipo ISO B A b a
T0 3/8"x7/32" 06 B1 15,00 10 5,40 1,50 Profili guida catene per catene a rulli
T1 1/2"x5/16" 08 B1 20,00 10-15-20 7,40 2,20
T2 5/8"x3/8" 10 B1 20,00 10-15-20 9,20 2,60
T3 3/4"x7/16" 12 B1 25,00 10-15-20 11,30 2,40
T4 1"x17 16 B1 40,00 15-20 16,50 3,50
T5 1"1/4x3/4" 20 B1 45,00 15-20 19,00 4,30
T6 1"1/2x1" 24 B1 60,00 15-20 24,60 5,60
T7 1"3/4x31 28 B1 75,00 20 30,00 6,90
T8 2"x31 32 B1 80,00 20 30,00 7,80
TO ASA 35 * 3/8"x3/16" 06 C1 15,00 10 4,00 2,20
T1 ASA 40 * 1/2"x5/16" 08 A1 20,00 10-15-20 7,10 2,30
T2 ASA 50 * 5/8"x3/8" 10 A1 20,00 10-15-20 8,60 2,70
T3 ASA 60 * 3/4"x1/2" 12 A1 25,00 10-15-20 11,90 3,40
T4 ASA 80 * 1"x5/8" 16 A1 40,00 15-20 15,00 4,50

* = su richiesta

profilo "T" per catena doppia

numero CATOR misura catena tipo ISO B A b a c
T0.2 3/8"x7/32" 06 B2 25,00 10 5,40 1,50 15,74
T1.2 1/2"x5/16" 08 B2 35,00 10-15-20 7,40 2,20 21,42
T2.2 5/8"x3/8" 10 B2 40,00 10-15-20 9,20 2,60 25,79 Profili guida catene per catene a rulli
T3.2 3/4"x7/16" 12 B2 45,00 15-20 11,30 2,40 30,76
T4.2 1"x17 16 B2 65,00 15-20 16,50 3,50 48,38
T5.2 * 1"1/4x3/4" 20 B2 70,00 15-20 19,00 4,30 54,45
T6.2 * 1"1/2x1" 24 B2 88,00 20 24,60 5,60 72,96
T7.2 * 1"3/4x31 28 B2 105,00 25 30,00 6,90 89,56
T8.2 * 2"x31 32 B2 105,00 30 30,00 7,80 88,55
TO.2 ASA 35 * 3/8"x3/16" 06 C2 25,00 10 4,00 2,20 14,13
T1.2 ASA 40 * 1/2"x5/16" 08 A2 35,00 10-15-20 7,10 2,30 21,48
T2.2 ASA 50 * 5/8"x3/8" 10 A2 40,00 10-15-20 8,60 2,70 26,71
T3.2 ASA 60 * 3/4"x1/2" 12 A2 45,00 10-15-20 11,90 3,40 34,68
T4.2 ASA 80 * 1"x5/8" 16 A2 55,00 15-20 15,10 4,50 44,39

* = su richiesta

profilo "T" per catena tripla

numero CATOR misura catena tipo ISO B A b a c
T0.3 3/8"x7/32" 06 B3 35,00 10 5,40 1,50 25,88 Profili guida catene per catene a rulli
T1.3 1/2"x5/16" 08 B3 45,00 10-15-20 7,40 2,20 35,24
T2.3 5/8"x3/8" 10 B3 55,00 10-15-20 9,20 2,60 42,38
T3.3 3/4"x7/16" 12 B3 60,00 15-20 11,30 2,40 50,22
T4.3 1"x17 16 B3 95,00 20 16,50 3,50 80,26

● su richiesta fornibile per catene ASA

PROFILO "E"

● le quote dei profili sono state calcolate per catena con maglie esterne ribadite. Con spine elastiche, con coppiglia unica oppure con giunti con coppiglie, con spine elastiche o mollette (le quote b1 e B variano)

● la quota A è stata calcolate in modo da far sporgere la catena 3 mm dalla superficie superiore della guida. Sono possibili altre esecuzioni a richiesta del Cliente

profilo "E" per catena semplice

numero CATOR misura catena tipo ISO B A a a1 b b1
E0 3/8"x7/32" 06 B1 25,00 10,00 1,50 4,35 5,40 15,00 Profili guida catene per catene a rulli
E1 1/2"x5/16" 08 B1 30,00 15,00 2,20 7,17 7,40 20,00
E2 5/8"x3/8" 10 B1 33,00 20,00 2,60 9,45 9,20 23,00
E3 3/4"x7/16" 12 B1 38,00 20,00 2,40 11,11 11,30 28,00
E4 1"x17 16 B1 51,00 25,00 3,50 16,48 16,50 41,00
E5* 1"1/4x3/4" 20 B1 57,00 30,00 4,30 19,77 19,00 47,00
E6* 1"1/2x1" 24 B1 70,00 40,00 4,50 29,40 24,60 60,00

* = su richiesta

profilo "E" per catena doppia

numero CATOR misura catena tipo ISO B A a a1 b c1
E0.2 3/8"x7/32" 06 B2 36,00 15,00 1,50 4,35 5,40 26,00 Profili guida catene per catene a rulli
E1.2 1/2"x5/16" 08 B2 45,00 20,00 2,20 7,17 7,40 35,00
E2.2 5/8"x3/8" 10 B2 50,00 25,00 2,60 9,45 9,20 40,00
E3.2 3/4"x7/16" 12 B2 56,00 25,00 2,40 11,11 11,30 46,00
E4.2 1"x17 16 B2 85,00 30,00 3,50 16,48 16,50 75,00

PROFILO "BL"

numero CATOR misura catena tipo ISO B A a1 a2 a3 d1 D d2
BL0 3/8"x7/32" 06 B1 20,00 25,00 5,60 8,70 10,00 6,60 9,30 4,00 Profili guida catene per catene a rulli
BL1 1/2"x5/16" 08 B1 24,00 30,00 7,60 11,50 13,50 8,70 12,80 5,00
BL2 5/8"x3/8" 10 B1 30,00 35,00 9,50 13,50 14,80 10,40 15,40 6,00
BL3 3/4"x7/16" 12 B1 40,00 35,00 11,50 15,90 17,50 12,30 16,90 7,00
BL4 * 1"x17 16 B1 40,00 45,00 16,90 25,70 26,80 16,10 24,40 9,00
BL5 * 1"1/4x3/4" 20 B1 50,00 50,00 19,40 29,30 31,20 19,30 27,50 11,00
BL6 * 1"1/2x1" 24 B1 60,00 60,00 25,20 38,20 40,10 25,70 36,50 16,00
BL7 * 1"3/4x31 28 B1 60,00 70,00 30,80 46,90 48,90 28,30 41,50 17,00
BL8 * 2"x31 32 B1 70,00 75,00 30,80 47,30 53,00 29,60 44,50 19,00

* = su richiesta

● su richiesta fornibile per catene ASA

PROFILO "U"

numero CATOR misura catena tipo ISO B A a2 a3 d1 d2
U0 3/8"x7/32" 06 B1 20,00 15 2,80 4,20 9,20 4,00 Profili guida catene per catene a rulli
U1 1/2"x5/16" 08 B1 25,00 15 3,50 4,80 12,70 5,00
U2 5/8"x3/8" 10 B1 25,00 15 3,60 5,10 15,20 6,00
U3 3/4"x7/16" 12 B1 25,00 20,00 3,90 5,70 16,70 7,00
U4 1"x17 16 B1 35,00 25,00 8,40 10,00 24,40 9,00

● su richiesta fornibile per catene ASA

PROFILO "CT" con supporto metallico

profilo "CT" per catena semplice

numero CATOR misura catena tipo ISO B A a b Ac
T0C3A15 3/8"x7/32" 06 B1 20,00 15,00 1,50 5,40 17,00 Profili guida catene per catene a rulli
T1C3A15 1/2"x5/16" 08 B1 20,00 15,00 2,20 7,40 17,00
T2C3A15 5/8"x3/8" 10 B1 20,00 15,00 2,60 9,20 17,00
T3C3A15 3/4"x7/16" 12 B1 20,00 15,00 2,40 11,30 17,00
T4C5A15 1"x17 16 B1 28,00 15,00 3,50 16,50 18,00
T5C9A20 1"1/4x3/4" 20 B1 38,00 20,00 4,30 19,00 27,00

● su richiesta fornibile per catene ASA

profilo "CT" per catena doppia

numero CATOR misura catena tipo ISO B A a b Ac
T0.2C3A15 3/8"x7/32" 06 B2 15,70 15,00 1,50 5,40 17,00 Profili guida catene per catene a rulli
T1.2C3A15 1/2"x5/16" 08 B2 21,40 15,00 2,20 7,40 17,00
T2.2C5A15 5/8"x3/8" 10 B2 25,90 15,00 2,60 9,20 19,00
T3.2C5A15 3/4"x7/16" 12 B2 30,70 15,00 2,40 11,30 19,00
T4.2C9A20 1"x17 16 B2 48,30 20,00 3,50 16,50 27,00

● su richiesta fornibile per catene ASA

PROFILO "C10P"

numero CATOR misura catena tipo ISO Ac B b a
C10.0 3/8"x7/32" 06 B1 24,00 30,00 6,60 5,60 Profili guida catene per catene a rulli
C10.1 1/2"x5/16" 08 B1 24,00 30,00 8,70 7,60
C10.2 5/8"x3/8" 10 B1 24,00 30,00 10,40 9,50
C10.3 3/4"x7/16" 12 B1 24,00 30,00 12,30 11,50
C11.4 1"x17 16 B1 40,00 45,00 16,10 16,90

● su richiesta fornibile per catene ASA

PROFILO "COMBI A-R"

numero CATOR misura catena tipo ISO profilo metallico A B A1 A2 Ac b
COMBI 0 C3 3/8"x7/32" 06 B1 C3 26,40 20,00 31,60 19,50 28,40 14,50 Profili guida catene per catene a rulli
COMBI 1 C3 1/2"x5/16" 08 B1 C3 28,00 20,00 34,80 18,90 30,50 16,50
COMBI 2 C3 5/8"x3/8" 10 B1 C3 34,40 20,00 41,10 21,20 36,00 15,50
COMBI 3 C5 3/4"x7/16" 12 B1 C5 38,50 28,00 47,50 24,80 41,50 18,50
COMBI 4 C9 1"x17 16 B1 C9 52,40 38,00 69,40 45,10 61,40 25,00

● su richiesta fornibile per catene ASA

PROFILO "CP"

numero CATOR B A a Ac
C1A5 20,00 5,00 1,00 6,20 Profili guida catene per catene a rulli
C1A10 20,00 10,00 6,00 11,20
C1A15 20,00 15,00 11,00 16,20
C3A10 20,00 10,00 4,00 14,00
C3A15 20,00 15,00 7,00 17,00
C3A20 20,00 20,00 12,00 22,00
C5A10 28,00 10,00 3,00 15-20
C5A15 28,00 15,00 6,00 18,00
C5A20 28,00 20,00 12,00 24,00
C9A10 38,00 10,00 3,00 21,00
C9A15 38,00 15,00 6,00 21,00
C9A20 38,00 20,00 12,00 30,00

PROFILO "CE"

numero CATOR misura catena tipo ISO B A a a1 b b1 Ac
E0C3 3/8"x7/32" 06 B1 25,00 18,00 1,50 4,35 5,40 15,00 20,00 Profili guida catene per catene a rulli
E1C5 1/2"x5/16" 08 B1 30,00 24,50 2,20 7,17 7,40 20,00 27,00
E2C5 * 5/8"x3/8" 10 B1 33,00 29,50 2,60 9,45 9,20 23,00 32,00
E3C9 * 3/4"x7/16" 12 B1 38,00 35,00 2,40 11,11 11,30 28,00 38,50
E4C9 * 1"x17 16 B1 51,00 40,00 3,50 16,48 16,50 41,00 43,50

* = su richiesta

● su richiesta fornibile per catene ASA

PROFILO "CBL"

numero CATOR misura catena tipo ISO B A a1 a2 a3 d1 D d2 Ac
BL0C3 3/8"x7/32" 06 B1 20,00 25,00 5,60 8,70 10,00 6,60 9,30 4,00 27,00 Profili guida catene per catene a rulli
BL1C5 1/2"x5/16" 08 B1 24,00 30,00 7,60 11,50 13,50 8,70 13,50 5,00 33,00
BL2C5 5/8"x3/8" 10 B1 30,00 35,00 9,50 13,50 14,80 10,40 15,40 6,00 38,00
BL3C9 3/4"x7/16" 12 B1 40,00 35,00 11,50 16,50 17,50 12,30 17,50 7,00 39,00
BL4C9 1"x17 16 B1 40,00 45,00 16,90 25,70 26,80 16,10 24,40 9,00 49,00

● su richiesta fornibile per catene ASA

PROFILO "C14BL"

numero CATOR misura catena tipo ISO A B C H L d2 d1 D a1 a2 a3
      mm mm mm mm mm mm mm mm mm mm mm Profili guida catene per catene a rulli
C14BL0 3/8"x3/16" O6 B1 25 22,5 31 26,5 47 4 6,6 9,3 5,6 8,7 10,0
C14BL1 1/2"x5/16" 08 B1 25 22,5 31 26,5 47 5 8,7 12,8 7,6 11,5 13,5
C14BL2 5/8"x3/8" 10 B1 25 22,5 31 26,5 47 6 10,4 15,4 9,5 13,5 14,8
C14BL3 3/4"x7/16" 12 B1 25 22,5 31 26,5 47 7 12,3 16,9 11,5 15,9 17,5

PROFILO "C15BL"

numero CATOR misura catena tipo ISO A B C H L d2 d1 D a1 a2 a3
      mm mm mm mm mm mm mm mm mm mm mm Profili guida catene per catene a rulli
C15BL0 3/8"x3/16" O6 B1 25 22,5 31 26,5 53 4 6,6 9,3 5,6 8,7 10,0
C15BL1 1/2"x5/16" 08 B1 25 22,5 31 26,5 53 5 8,7 12,8 7,6 11,5 13,5
C15BL2 5/8"x3/8" 10 B1 25 22,5 31 26,5 53 6 10,4 15,4 9,5 13,5 14,8
C15BL3 3/4"x7/16" 12 B1 25 22,5 31 26,5 53 7 12,3 16,9 11,5 15,9 17,5

METALLPROFIL VERZINKT - STAHL PROFILE

numero CATOR numero CATOR B A b s
INOX AISI 304 ZINCATA         Profili guida catene per catene a rulli
C1i   24,00 5,20 17,50 1,00
C3i C3z 20,00 10,00 10,00 1,50
C5i C5z 28,00 12,00 14,00 2,00
C9i C9z 38,00 18,00 22,00 2,50
C10i C10z 30,00 24,00 20,00 1,50
C11i C11z 45,00 40,00 31,00 2,00
  C12z 60,00 20,00 36,00 2,50

 PROFILI METALLICI CON FLANGIA

numero CATOR A B C S L peso al metro
  mm mm mm mm mm kg/mt Profili guida catene per catene a rulli Profili guida catene per catene a rulli
C14H 25 20 31 2 47 1,73
C15V 25 20 31 2 53 1,90
● materiale standard acciaio zincato
● fissaggio con asole aventi lunghezza 12,5 mm; larghezza 8,5 mm ; interasse 200 mm

PROFILO "GB" GUIDA BOTTIGLIA

Profili guida catene per catene a rulli

 ● estruso in POLIZENE 500

● si accoppia al profilo C3 in lamiera zincata o acciaio inox

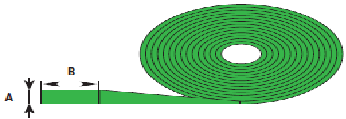

BANDMATERIAL POLIZENE 1000 VERDE IN ROTOLI

Profili guida catene per catene a rulli

spessore larghezza
A B lunghezza approssimativa rotoli
20 25 30 35 40 45 50 60 70 80 100 da 20 a 50 mm da 60 a 100 mm
mm mm mm mm mm mm mm mm mm mm mm mm mt mt
2 ● x ● x ● x ● x x ● ● 125 80
3 ● ● ● ● ● ● ● ● ● ●   86 55
4 ● ● ● ● ● ● ● ● ●     63 43
5 ● ● ● ● ● ● ● ●       51 34
6 ● ● ● ● ● ● ● ●       43 30
x = misura fornibile su richiesta
● = misura abitualmente a magazzino

LISTELLI IN POLIZENE 1000 (verde o nero)

● per gli spessore superio a 8 mm si consiglia l'impiego di listelli in lunghezze da mt. 2/3/6

A B
mm mm mm mm mm mm mm mm mm mm mm mm mm

Profili guida catene per catene a rulli
8 20 25 30 35 40 45 50 60 70 80 90 100
10 20 25 30 35 40 45 50 60 70 80 90 100
12 20 25 30 35 40 45 50 60 70 80 90 100
15 20 25 30 35 40 45 50 60 70 80 90 100
20 20 25 30 35 40 45 50 60 70 80 90 100
