Montagestuck series 200 - 300

Montagestuck series 200 - 300

• i supporti monoblocco sono in ghisa con cuscinetti in acciaio  orientabili;

• temperatura di esercizio: -40° + 120° (vi sono tipi progettati appositamente per alte temperature).

massimo numero di giri al minuto     tipo di carico coefficiente di sicurezza
d (mm) giri al 1' d (mm) giri al 1' d (mm) giri al 1'     costante 4
12 16.000 25 9.000 45 5.300     con vibrazioni 10
15 14.000 30 7.500 50 4.800     ad impulsi 16
17 12.000 35 6.300 55 4.300
20 10.000 40 5.600 60

4.000



Supporto ritto a piedini - tipo UCP serie 200 (lavoro standard) - serie 300 (lavoro gravoso)

Supporto ritto - tipo UCP 200 / 300

numero CATOR diametro albero   bullone fissaggio tipo cuscinetto tipo supporto peso carico cuscinetto
  mm h a e b s1 s2 g w Bi n mm kg dinam statico
mm mm mm mm mm mm mm mm mm mm kg kg
UCP 201 12 30,20 127 95 38 13 19 15 62 31,00 12,70 M10 UC 201 P203 0,65 1.310 680
UCP 202 15 30,20 127 95 38 13 19 15 62 31,00 12,70 M10 UC 202 P203 0,63 1.310 680
UCP 203 17 30,20 127 95 38 13 19 15 62 31,00 12,70 M10 UC 203 P203 0,62 1.310 680
UCP 204 20 33,30 127 95 38 13 19 15 65 31,00 12,70 M10 UC 204 P204 0,65 1.310 680
UCP 205 25 36,50 140 105 38 13 16 16 70 34,00 14,30 M10 UC 205 P205 0,79 1.430 800
UCP 206 30 42,90 165 121 48 17 21 18 83 38,10 15,90 M14 UC 206 P206 1,27 2.000 1.150
UCP 207 35 47,60 167 127 48 17 21 19 94 42,90 17,50 M14 UC 207 P207 1,57 2.640 1.570
UCP 208 40 49,20 184 137 54 17 25 19 100 49,20 19,00 M14 UC 208 P208 1,99 2.990 1.830
UCP 209 45 54,00 190 146 54 17 22 20 108 49,20 19,00 M14 UC 209 P209 2,28 3.350 2.090
UCP 210 50 57,20 206 159 60 20 25 22 114 51,60 19,00 M16 UC 210 P210 2,58 3.600 2.370
UCP 211 55 63,50 219 171 60 20 25 22 126 55,60 22,20 M16 UC 211 P211 3,31 4.400 3.000
UCP 212 60 69,80 241 184 70 20 25 25 138 65,10 25,40 M16 UC 212 P212 4,90 5.350 3.700
UCP 213 65 76,20 265 203 70 25 29 27 154 65,10 25,40 M20 UC 213 P213 5,15 5.850 4.100
UCP 214 70 79,40 266 210 72 25 31 27 156 74,60 30,20 M20 UC 214 P214 6,20 6.350 4.500
UCP 215 75 82,60 275 217 74 25 31 28 163 77,80 33,30 M20 UC 215 P215 7,16 6.750 4.900
UCP 216 80 88,90 292 232 78 25 31 30 175 82,60 33,30 M20 UC 216 P216 8,10 7.400 5.400
UCP 217 85 95,20 310 247 83 25 31 32 187 85,70 34,10 M20 UC 217 P217 9,81 8.500 6.300
UCP 218 90 101,60 327 262 88 27 33 34 200 96,00 39,70 M22 UC 218 P218 11,96 9.750 7.300
UCP 305 25 45,00 175 132 45 17 20 15 85 38,00 15,00 M14 UC 305 P305 1,40
UCP 306 30 50,00 180 140 50 17 20 18 95 43,00 17,00 M14 UC 306 P306 1,80
UCP 307 35 56,00 210 160 56 17 25 20 106 48,00 19,00 M14 UC 307 P307 2,80
UCP 308 40 60,00 220 170 60 17 27 22 116 52,00 19,00 M14 UC 308 P308 3,00 4.150 2.300
UCP 309 45 67,00 245 190 67 20 30 24 129 57,00 22,00 M16 UC 309 P309 4,10 5.400 3.100
UCP 310 50 75,00 275 212 75 20 35 27 143 61,00 22,00 M16 UC 310 P310 5,80 6.300 3.650
UCP 311 55 80,00 310 236 80 20 38 30 154 66,00 25,00 M16 UC 311 P311 7,40 7.300 4.300
UCP 312 60 85,00 330 250 85 25 38 32 165 71,00 26,00 M20 UC 312 P312 9,40 8.350 5.000
UCP 313 65 90,00 340 260 90 25 38 33 176 75,00 30,00 M20 UC 313 P313 10,00 9.450 5.750
UCP 314 70 95,00 360 280 90 27 40 35 187 78,00 33,00 M22 UC 314 P314 12,00 10.600 6.550
UCP 315 75 100,00 380 290 100 27 40 35 198 82,00 32,00 M22 UC 315 P315 14,00 11.600 7.400
UCP 316 80 106,00 400 300 110 27 40 40 210 86,00 34,00 M22 UC 316 P316 18,00 12.500 8.300
UCP 317 85 112,00 420 320 110 33 45 40 220 96,00 40,00 M27 UC 317 P317 20,00 13.500 9.250
UCP 318 90 118,00 430 330 110 33 45 45 235 96,00 40,00 M27 UC 318 P318 24,00 14.500 10.200
UCP 319 95 125,00 470 360 120 36 50 45 250 103,00 41,00 M30 UC 319 P319 29,00 15.600 11.300
UCP 320 100 140,00 490 380 120 36 50 55 275 108,00 42,00   UC 320 P320 34,30 17.700 13.500
UCP 321 105 140,00 490 380 120 36 50 55 278 112,00 44,00   UC 321 P321 36,60 18.700 14.700
UCP 322 110 150,00 520 400 140 40 55 60 295 117,00 46,00   UC 322 P322 42,50 20.900 17.200
UCP 324 120 160,00 570 450 140 40 55 70 321 126,00 51,00   UC 324 P324 53,50 21.100 17.400
UCP 326 130 180,00 600 480 140 40 55 80 354 135,00 54,00   UC 326 P326 72,10 23.400 10.200
UCP 328 140 200,00 620 500 140 40 55 80 388 145,00 59,00   UC 328 P328 89,10 25.800 23.200

● alcuni articoli fornibili per alte temperature

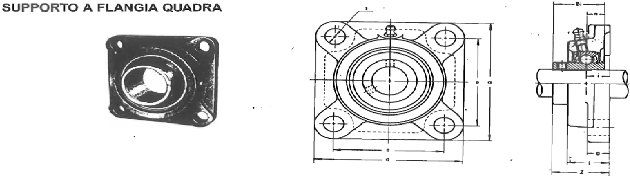

Supporto a flangia quadra - tipo UCF serie 200 (lavoro standard) - serie 300 (lavoro gravoso)

Supporto a flangia quadra - tipo UCF 200 / 300

numero CATOR diametro albero   bullone fissaggio tipo cuscinetto tipo supporto peso carico cuscinetto
  mm a e i g l s Z Bi n mm kg dinam statico
mm mm mm mm mm mm mm mm mm kg kg
UCF 201 12 86 64 15 12 26 12 33,30 31,00 12,70 M10 UC 201 F204 0,64 1.310 680
UCF 202 15 86 64 15 12 26 12 33,30 31,00 12,70 M10 UC 202 F204 0,62 1.310 680
UCF 203 17 86 64 15 12 26 12 33,30 31,00 12,70 M10 UC 203 F204 0,61 1.310 680
UCF 204 20 86 64 15 12 26 12 33,30 31,00 12,70 M10 UC 204 F204 0,59 1.310 680
UCF 205 25 95 70 16 14 27 12 35,70 34,00 14,30 M10 UC 205 F205 0,82 1.430 800
UCF 206 30 108 83 18 14 31 12 40,20 38,10 15,90 M10 UC 206 F206 1,12 2.000 1.150
UCF 207 35 117 92 19 16 34 14 44,40 42,90 17,50 M12 UC 207 F207 1,48 2.640 1.570
UCF 208 40 130 102 21 16 36 16 51,20 49,20 19,00 M14 UC 208 F208 2,03 2.990 1.830
UCF 209 45 137 105 22 18 38 16 52,20 49,20 19,00 M14 UC 209 F209 2,35 3.350 2.090
UCF 210 50 143 111 22 18 40 16 54,60 51,60 19,00 M14 UC 210 F210 2,51 3.600 2.370
UCF 211 55 162 130 25 20 43 19 58,40 55,60 22,20 M16 UC 211 F211 3,45 4.400 3.000
UCF 212 60 175 143 29 20 48 19 68,70 65,10 25,40 M16 UC 212 F212 4,60 5.350 3.700
UCF 213 65 187 149 30 20 50 19 69,70 65,10 25,40 M16 UC 213 F213 5,54 5.850 4.100
UCF 214 70 193 152 31 24 54 19 75,40 74,60 30,20 M16 UC 214 F214 6,12 6.350 4.500
UCF 215 75 200 159 34 24 56 19 78,50 77,80 33,30 M16 UC 215 F215 6,89 6.750 4.900
UCF 216 80 208 165 34 24 58 23 83,30 82,60 33,30 M20 UC 216 F216 7,80 7.400 5.400
UCF 217 85 220 175 36 26 63 23 87,60 85,70 34,10 M20 UC 217 F217 9,29 8.500 6.300
UCF 218 90 235 187 40 26 68 23 96,30 96,00 39,70 M20 UC 218 F218 11,33 9.750 7.300
UCF 305 25 110 80 16 13 29 16 39,00 38,00 15,00 M14 UC 305 F305 1,10
UCF 306 30 125 95 18 15 32 16 44,00 43,00 17,00 M14 UC 306 F306 1,60
UCF 307 35 135 100 20 16 36 19 49,00 48,00 19,00 M16 UC 307 F307 2,00
UCF 308 40 150 112 23 17 40 19 56,00 52,00 19,00 M16 UC 308 F308 2,70 4.150 2.300
UCF 309 45 160 125 25 18 44 19 60,00 57,00 22,00 M16 UC 309 F309 3,40 5.400 3.100
UCF 310 50 175 132 28 19 48 23 67,00 61,00 22,00 M20 UC 310 F310 4,50 6.300 3.650
UCF 311 55 185 140 30 20 52 23 71,00 66,00 25,00 M20 UC 311 F311 5,50 7.300 4.300
UCF 312 60 195 150 33 22 56 23 78,00 71,00 26,00 M20 UC 312 F312 6,50 8.350 5.000
UCF 313 65 208 166 33 22 58 23 78,00 75,00 30,00 M20 UC 313 F313 7,90 9.450 5.750
UCF 314 70 226 178 36 25 61 25 81,00 78,00 33,00 M27 UC 314 F314 9,50 10.600 6.550
UCF 315 75 236 184 39 25 66 25 89,00 82,00 32,00 M27 UC 315 F315 12,00 11.600 7.400
UCF 316 80 250 196 38 27 68 31 90,00 86,00 34,00 M27 UC 316 F316 14,00 12.500 8.300
UCF 317 85 260 204 44 27 74 31 100,00 96,00 40,00 M27 UC 317 F317 16,00 13.500 9.250
UCF 318 90 280 216 44 30 76 35 100,00 96,00 40,00 M30 UC 318 F318 19,00 14.500 10.200
UCF 319 95 290 228 59 30 94 35 121,00 103,00 41,00 M30 UC 319 F319 22,00 15.600

11.300

UCF 320 100 310 242 59 32 94 38 125,00 108,00     UC 320 F320 24,80 17.700 13.500
UCF 321 105 310 242 59 32 94 38 127,00 112,00     UC 321 F321 25,60 18.700 14.700
UCF 322 110 340 266 60 35 96 41 131,00 117,00     UC 322 F322 34,70 20.900 17.200
UCF 324 120 370 290 65 40 110 41 140,00 126,00     UC 324 F324 47,20 21.100 17.400
UCF 326 130 410 320 65 45 115 41 146,00 135,00     UC 326 F326 62,70 23.400 20.200
UCF 328 140 450 350 75 55 125 41 161,00 145,00     UC 328 F328 87,00 25.800 23.200

● alcuni articoli fornibili per alte temperature

Supporto a flangia rotonda - tipo UCFC serie 200 (lavoro standard)

Supporto a flangia rotonda - tipo UCFC 200

numero CATOR diametro albero   bullone fissaggio tipo cuscinetto tipo supporto peso
  mm a e i s j k g f z B mm kg
mm mm mm mm mm mm mm mm mm mm
UCFC 201 12 100 55,1 10 12 5 7 20,50 62,00 28,30 31,00 M10 UC 201 FC204 0,73
UCFC 202 15 100 55,1 10 12 5 7 20,50 62,00 28,30 31,00 M10 UC 202 FC204 0,72
UCFC 203 17 100 55,1 10 12 5 7 20,50 62,00 28,30 31,00 M10 UC 203 FC204 0,71
UCFC 204 20 100 55,1 10 12 5 7 20,50 62,00 28,30 31,00 M10 UC 204 FC204 0,69
UCFC 205 25 115 63,6 10 12 6 7 21,00 70,00 29,80 34,10 M10 UC 205 FC205 1,00
UCFC 206 30 125 70,7 10 12 8 8 23,00 80,00 32,20 38,10 M10 UC 206 FC206 1,30
UCFC 207 35 135 77,8 11 14 8 9 26,00 90,00 36,40 42,90 M12 UC 207 FC207 1,81
UCFC 208 40 145 84,8 11 14 10 9 26,00 100,00 41,20 49,20 M12 UC 208 FC208 2,14
UCFC 209 45 160 93,3 10 16 12 14 26,00 105,00 40,20 49,20 M14 UC 209 FC209 2,68
UCFC 210 50 165 97,6 10 16 12 14 28,00 110,00 42,60 51,60 M14 UC 210 FC210 2,90
UCFC 211 55 185 106,1 13 19 12 15 31,00 125,00 46,40 55,60 M16 UC 211 FC211 4,01
UCFC 212 60 195 113,1 17 19 12 15 36,00 135,00 56,70 65,10 M16 UC 212 FC212 4,94
UCFC 213 65 205 120,2 16 19 14 15 36,00 145,00 55,70 65,10 M16 UC 213 FC213 5,65
UCFC 214 70 215 125,1 17 19 14 18 40,00 150,00 61,40 74,60 M16 UC 214 FC214 6,95
UCFC 215 75 220 130,1 18 19 16 18 40,00 160,00 62,50 77,80 M16 UC 215 FC215 7,56
UCFC 216 80 240 141,4 18 23 16 18 42,00 170,00 67,30 82,60 M20 UC 216 FC216 9,15
UCFC 217 85 250 147,1 18 23 18 20 45,00 180,00 69,60 85,70 M20 UC 217 FC217 10,81
UCFC 218 90 265 155,5 22 23 18 20 50,00 190,00 78,30 96,00 M20 UC 218 FC218 12,96

alcuni articoli fornibili per alte temperature

Supporto a flangia ovale con due fori di fissaggio - tipo UCFL serie 200 (lavoro normale)

Supporto a flangia con due fori di fissaggio - tipo UCFL 200

numero CATOR diametro albero   bullone fissaggio tipo cuscinetto tipo supporto peso carico cuscinetto
  mm a e i g l s b Z Bi n mm kg dinam statico
mm mm mm mm mm mm mm mm mm mm kg kg
UCFL 201 12 113 90 15 12 25,50 12 60 33,30 31,00 12,70 M10 UC 201 FL204 0,50 1.310 680
UCFL 202 15 113 90 15 12 25,50 12 60 33,30 31,00 12,70 M10 UC 202 FL204 0,48 1.310 680
UCFL 203 17 113 90 15 12 25,50 12 60 33,30 31,00 12,70 M10 UC 203 FL204 0,47 1.310 680
UCFL 204 20 113 90 15 12 25,50 12 60 33,30 31,00 12,70 M10 UC 204 FL204 0,45 1.310 680
UCFL 205 25 130 99 16 14 27,00 16 68 35,70 34,00 14,30 M14 UC 205 FL205 0,63 1.430 800
UCFL 206 30 148 117 18 14 31,00 16 80 40,20 38,10 15,90 M14 UC 206 FL206 0,96 2.000 1.150
UCFL 207 35 161 130 19 16 34,00 16 90 44,40 42,90 17,50 M14 UC 207 FL207 1,23 2.640 1.570
UCFL 208 40 175 144 21 16 36,00 16 100 51,20 49,20 19,00 M14 UC 208 FL208 1,58 2.990 1.830
UCFL 209 45 188 148 22 18 38,00 19 108 52,20 49,20 19,00 M16 UC 209 FL209 1,91 3.350 2.090
UCFL 210 50 197 157 22 18 40,00 19 115 54,60 51,60 19,00 M16 UC 210 FL210 2,19 3.600 2.370
UCFL 211 55 224 184 25 20 43,00 19 130 58,40 55,60 22,20 M16 UC 211 FL211 3,15 4.400 3.000
UCFL 212 60 250 202 29 20 48,00 23 140 68,70 65,10 25,40 M20 UC 212 FL212 4,08 5.350 3.700
UCFL 213 65 258 210 30 20 50,00 23 155 69,70 65,10 25,40 M20 UC 213 FL213 5,06 5.850 4.100
UCFL 214 70 265 216 31 24 54,00 23 160 75,40 74,60 30,20 M20 UC 214 FL214 6,01 6.350 4.500
UCFL 215 75 275 225 34 24 56,00 23 165 78,50 77,80 33,30 M20 UC 215 FL215 6,48 6.750 4.900
UCFL 216 80 290 233 34 24 58,00 25 180 83,30 82,60 33,30 M22 UC 216 FL216 8,02 7.400 5.400
UCFL 217 85 305 248 36 26 63,00 25 190 87,60 85,70 34,10 M22 UC 217 FL217 9,48 8.500 6.300
UCFL 218 90 320 265 40 26 68,00 25 205 96,30 96,00 39,70 M22 UC 218 FL218 11,88 9.750 7.300

● alcuni articoli fornibili per alte temperature

Supporto scorrevole ritto a "T" - tipo UCT serie 200 (lavoro normale) - serie 300 (lavoro gravoso)

Supporto scorrevole - tipo UCT 200

numero CATOR diametro albero   tipo cuscinetto tipo supporto peso carico cuscinetto
  mm o g p q s b k e a w i l h Bi n kg dinam statico
mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm kg kg
UCT 201 12 16 10 51 32 19 51 12 76 89 94 32 21 61 31,00 12,70 UC 201 T204 0,79 1.310 680
UCT 202 15 16 10 51 32 19 51 12 76 89 94 32 21 61 31,00 12,70 UC 202 T204 0,77 1.310 680
UCT 203 17 16 10 51 32 19 51 12 76 89 94 32 21 61 31,00 12,70 UC 203 T204 0,76 1.310 680
UCT 204 20 16 10 51 32 19 51 12 76 89 94 32 21 61 31,00 12,70 UC 204 T204 0,74 1.310 680
UCT 205 25 16 10 51 32 19 51 12 76 89 97 32 24 62 34,00 14,30 UC 205 T205 0,82 1.430 800
UCT 206 30 16 10 56 37 22 57 12 89 102 113 37 28 70 38,10 15,90 UC 206 T206 1,26 2.000 1.150
UCT 207 35 16 13 64 37 22 64 12 89 102 129 37 30 78 42,90 17,50 UC 207 T207 1,65 2.640 1.570
UCT 208 40 19 16 83 49 29 83 16 102 114 144 49 33 88 49,20 19,00 UC 208 T208 2,38 2.990 1.830
UCT 209 45 19 16 83 49 29 83 16 102 117 144 49 35 87 49,20 19,00 UC 209 T209 2,42 3.350 2.090
UCT 210 50 19 16 83 49 29 86 16 102 117 149 49 37 90 51,60 19,00 UC 210 T210 2,52 3.600 2.370
UCT 211 55 25 19 102 64 35 95 22 130 146 171 64 38 106 55,60 22,20 UC 211 T211 3,97 4.400 3.000
UCT 212 60 32 19 102 64 35 102 22 130 146 194 64 42 119 65,10 25,40 UC 212 T212 5,06 5.350 3.700
UCT 213 65 32 21 111 70 41 121 26 151 167 224 70 44 137 65,10 25,40 UC 213 T213 6,99 5.850 4.100
UCT 214 70 32 21 111 70 41 121 26 151 167 224 70 46 137 74,60 30,20 UC 214 T214 7,09 6.350 4.500
UCT 215 75 32 21 111 70 41 121 26 151 167 232 70 48 140 77,80 33,30 UC 215 T215 7,53 6.750 4.900
UCT 216 80 32 21 111 70 41 121 26 165 184 235 70 51 140 82,60 33,30 UC 216 T216 8,51 7.400 5.400
UCT 217 85 38 29 124 73 48 157 30 173 198 260 73 54 162 85,70 34,10 UC 217 T217 11,17 8.500 6.300
UCT 305 25 16 12 62 36 26   12 80 89 122   26 76 38 15 UC 305 T305 1,40 2.100 1.080
UCT 306 30 18 14 70 41 28   16 90 100 137   28 85 43 17 UC 306 T306 1,80 2.750 1.440
UCT 307 35 20 15 75 45 30   16 100 111 150   32 94 48 19 UC 307 T307 2,40 3.400 1.840
UCT 308 40 22 17 83 50 32   18 112 124 162   34 100 52 19 UC 308 T308 3,00 4.150 2.300
UCT 309 45 24 18 90 55 34   18 125 138 178   38 110 57 22 UC 309 T309 4,10 5.400 3.100
UCT 310 50 27 20 98 61 37   20 140 151 191   40 110 61 22 UC 310 T310 5,20 6.300 3.650
UCT 311 55 29 21 105 66 39   22 150 163 207   44 117 66 25 UC 311 T311 6,40 7.300 4.300
UCT 312 60 31 23 113 72 41   22 160 178 220   46 127 71 26 UC 312 T312 7,60 8.350 5.000
UCT 313 65 32 25 116 70 43   26 170 190 238   50 135 75 30 UC 313 T313 9,20 9.450 5.750
UCT 314 70 36 25 130 85 46   26 180 202 252   52 146 78 33 UC 314 T314 11,20 10.600 6.550
UCT 315 75 36 25 132 85 46   26 192 216 262   55 155 82 32 UC 315 T315 13,00 11.600 7.400
UCT 316 80 42 28 150 98 53   30 204 230 282   60 160 86 34 UC 316 T316 15,60 12.500 8.300
UCT 317 85 42 30 152 98 53   32 214 240 298   64 174 96 40 UC 317 T317 19,30 13.500 9.250
UCT 318 90 46 30 160 106 57   32 228 255 312   66 183 96 40 UC 318 T318 21,20 14.500 10.200
UCT 319 95 46 31 165 106 57   35 240 270 322   72 192 103 41 UC 319 T319 24,40 15.600 11.300
UCT 320 100 48 32 175 115 59   35 260 290 345   75 197 108 42 UC 320 T320 30,60 17.700 13.500
UCT 322 110 52 38 185 125 65   38 285 320 385   80 210 117 46 UC 322 T322 34,70 20.900 17.200
UCT 324 120 60 42 210 140 70   45 320 355 432   90 267 126 51 UC 324 T324 54,60 21.100 17.400
UCT 326 130 68 45 220 150 75   50 350 385 465   100 285 135 54 UC 326 T326 68,40 23.400 20.200
UCT 328 140 70 50 230 160 80   50 380 415 515   100 315 145 59 UC 328 T328 83,20 25.800 23.200

● alcuni articoli fornibili per alte temperature

Umberto Saccone Di., 13.05.2014 - 16:17

Teste a snodo DIN 648 - Rod ends DIN 648

Teste a snodo DIN 648 - Rod ends DIN 648
tipo B JAM (tipo sinistro / tipo destro) tipo B JAF (tipo sinistro / tipo destro)
Umberto Saccone Do., 28.01.2016 - 16:57
